中央制御監視装置CENTRAL SUPERVISORY CONTROL SYSTEM

中央制御監視装置

さいたま新クリーンセンター 中央監視装置

こちらは、2013年に埼玉県に納めたゴミ処理場の中央制御監視装置です。主に、施設内の機器の状態監視、運転・停止、速度調整をします。中央制御室には、オペレータステーション(パソコン)や監視盤(デスク盤)、制御盤を設置しています。

施設内の信号は、各所に設置された制御盤、リモート盤のPLCやネットワーク機器を通じて中央に集約し、PLCで一括制御しています。

リサイクル施設は、ごみの種類により機器がラインごとに分けられ、オペレータステーションでラインの運転・停止指令を行います。基本的には自動で機器の運転や停止を行い、中央にいる監視員が各所に設置されたカメラの映像を見ながら、必要に応じて機器への散水、機器の緊急停止、コンベヤの速度調整などを行っています。

This is the central supervisory control system we delivered to a waste disposal plant in Saitama prefecture 2013. This system monitors the condition of equipment in the plant and controls these equipment’s operation and speed. An operator station (personal computer), monitor panel (desk board), and a control board are installed in a central control room. All signals from the plant are collected to the center through control boards, remote boards, and network devices placed in each section, and are controlled by PLC. In the recycling section, systems are divided into the lines depend on the kind of garbage, and those lines are instructed by the operator station. Though the system performs automatically, operators in the central control room observe the video of monitor cameras and instruct watering, emergency stop, adjustment of speed on conveyor and so on, occasionally.

電力の自由化、集中型電源から分散型電源へThe trend of the times

電力の自由化、集中型電源から分散型電源へ

省エネ ECO事業継続 BCPクラウド社会の到来

時代の流れは、電力の自由化、情報通信の発達に伴い、集中型電源から太陽光発電・バイオマス発電などの分散型電源へと移っています。また、東日本大震災以降、省エネに加え事業の持続的な継続要求が年々高まっています。

また、スマートフォンに象徴されるように、大容量のネット接続環境、大規模なサーバーが不可欠なクラウド社会が到来し、IDC(インターネットデータセンター)向けの配電系統は、クラウド環境下の基本コンセプト「Assumued Failure(障害発生を前提とする)」を絶対条件とし、停電リスク・高調波障害・地震災害等あらゆるリスクを回避し、IT機器への電源供給を24時間365日稼働することが要求されます。

With liberalization of electricity and development of information and telecommunication, the trend has been changed from concentrated power supply to distributed power supply such as solar power and biomass power generation. In addition to energy saving, requests for securing business continuity has been increasing every year after the Great East Japan Earthquake. As symbolized with smart phone, cloud society where environment of internet connection at high speed and capacity, and large scale servers are indispensable has become a reality. Distribution system for IDC must be “design for failure”, that is an important concept in cloud. Avoiding all risks, such as power failure, higher harmonic interference and seismic hazard, power supply is required to work properly for 24 hours, 365 days.

サーバー用分電盤Internet Data Center

サーバー用分電盤

IDC PDF サーバー用分電盤

サーバー用分電盤は、UPS(無停電電源装置)からPDU盤(電源盤)へ供給された高品質な電源をさらにサーバラック(IT機器)へ安定して届ける専用設備として使用され高度な要求を満たす製品となっています。

その特徴は、高調波計測機能付マルチメータ・プラグインMCCB・N相強化MCCBをオプション装備し、非接触型赤外線サーモセンサーによる温度測定に対応する構造で障害発生を未然に防ぎます。また、通信機能付き負荷電流計測変換器で障害発生を常に監視できます。

Power distribution panels for severs are dedicated to supply electricity, which is provided from UPS to PDU, stably to server racks and meet the demand for the high quality. The feature performance of this product is that it prevents system failure with the structure correspond to the thermometry by a noncontact infrared thermostat sensor, optionally equipped with the multi meter plug-in MCCB-N phase strengthening MCCB with higher harmonic measurement function. Moreover, system failure can always be supervised with a load current measurement converter with a communication facility.

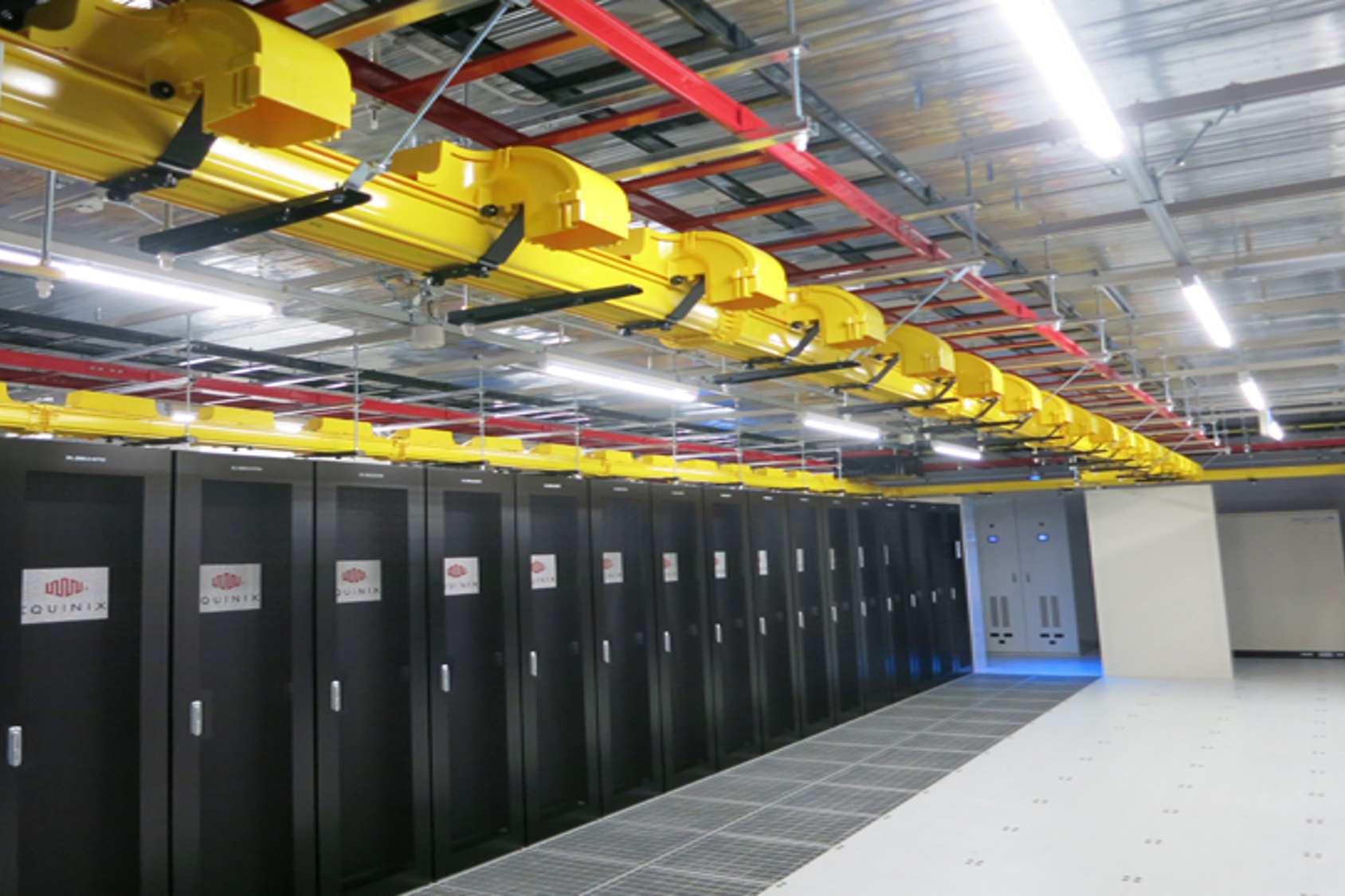

納入例Delivery Examples

納入例

IDC PDU盤

PDU盤は、UPS(無停電電源装置)より給電をうけサーバー用分電盤とともにサーバラック(IT機器)への高品質で安定した電源供給の専用設備として使用され高度な要求を満たす製品となっています。

その特徴は、高速電源切替装置・Kファクター変圧器・N相強化MCCBを標準装備し、非接触型赤外線サーモセンサーによる温度測定対応構造で障害を未然に検知します。また、出力TBに個別カバーを取り付けて安全性を確保、配線作業スペースも確保 して作業性をアップさせています。

PDU is also dedicated to supply electricity, provided from UPS, stably to server racks with high quality. It’s feature performance is that it prevents system failure with the structure correspond to the thermometry by a noncontact infrared thermostat sensor, having a high-speed power supply transfer device, K factor transformer, and N phase strengthening MCCB as a standard specification. Moreover, an individual cover is attached to output TB to ensure the safety, work space is also secured to improve work efficiency.

完成品Finished product

完成品

これは2015年に仙台市内の官公庁に納品したオレンジ色のキュービクルです。

This is the orange cubicle delivered to the government building in Sendai in 2015.
